gns84xx全频点导航信号模拟器是针对全球卫星导航系统以及北斗卫星导航系统全球信号体制的相关测试、试验与验证等应用而推出的高精度卫星导航信号仿真模拟器。支持bds/gps/glonass/galileo等星座所有公开信号及北斗授权信号的任意频点组合的信号输出。该系列模拟器支持多频多体制合路输出、单星输出、多用户多载体输出、多波束阵列输出,可支持全系统导航信号测试、rtk差分测姿测向测试,多用户多载体、多阵列抗干扰、满天星复杂电磁环境等各类型测试。

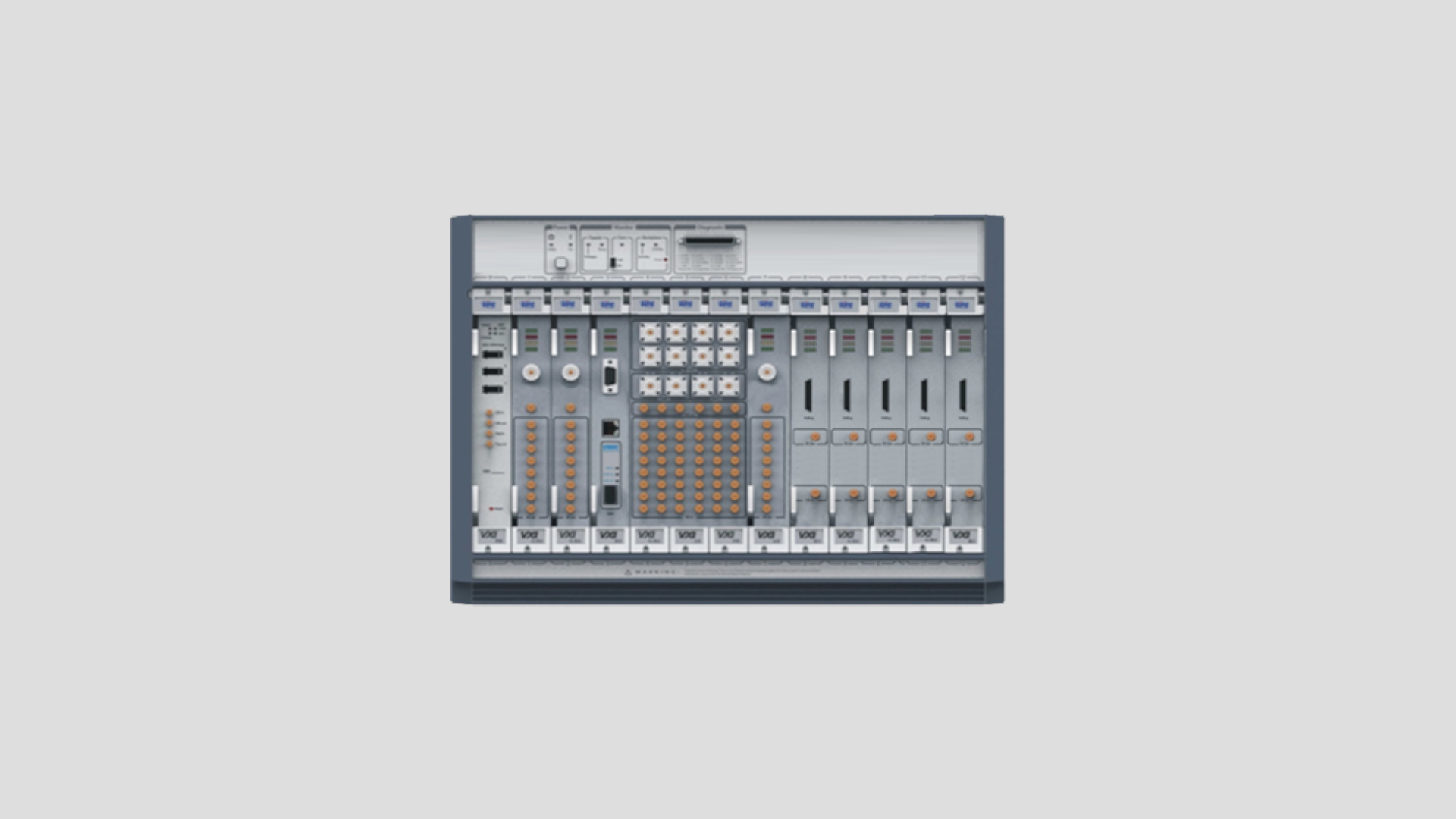

gns8441多体制导航信号模拟器

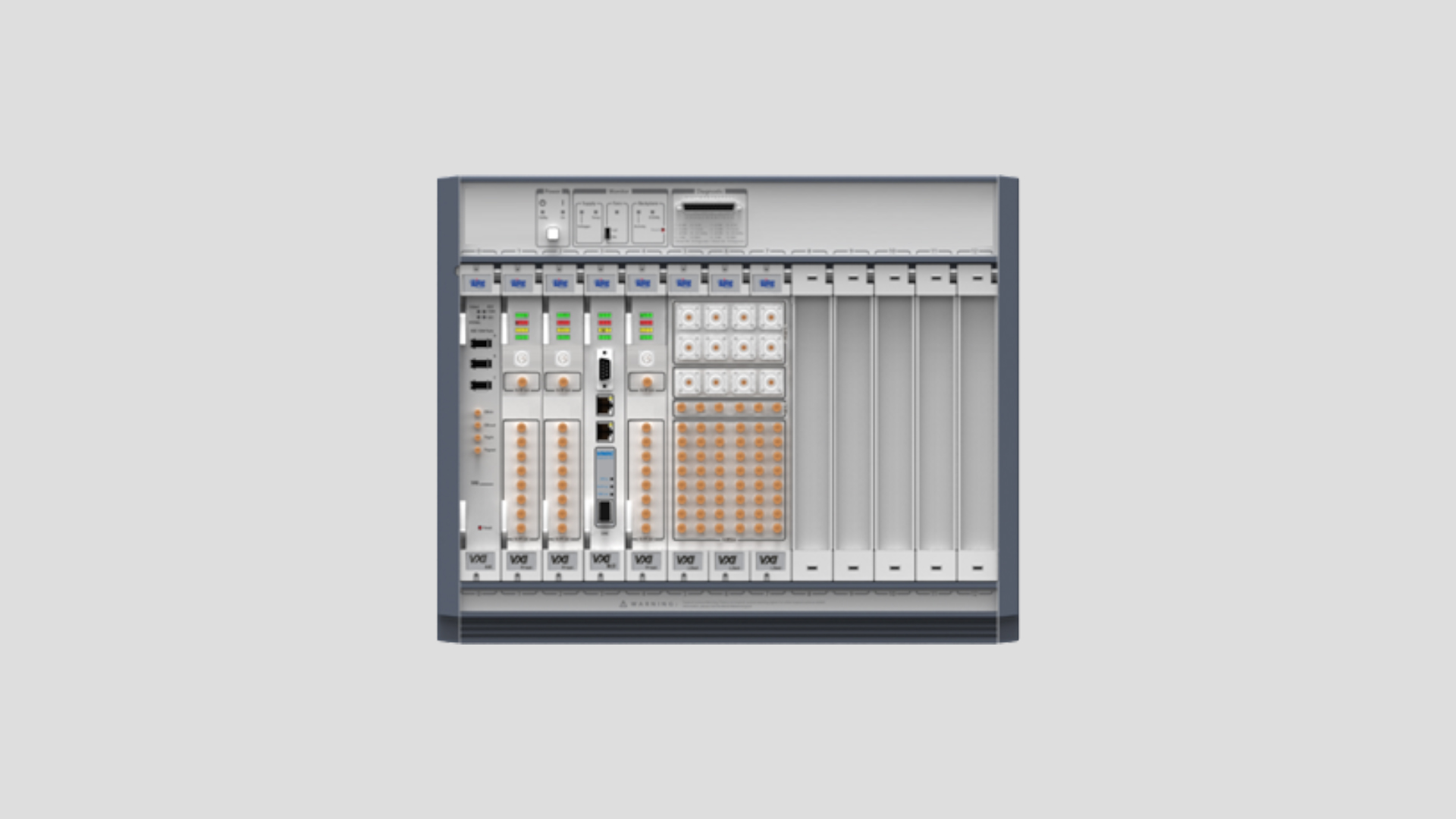

gns8451多载体导航信号模拟器

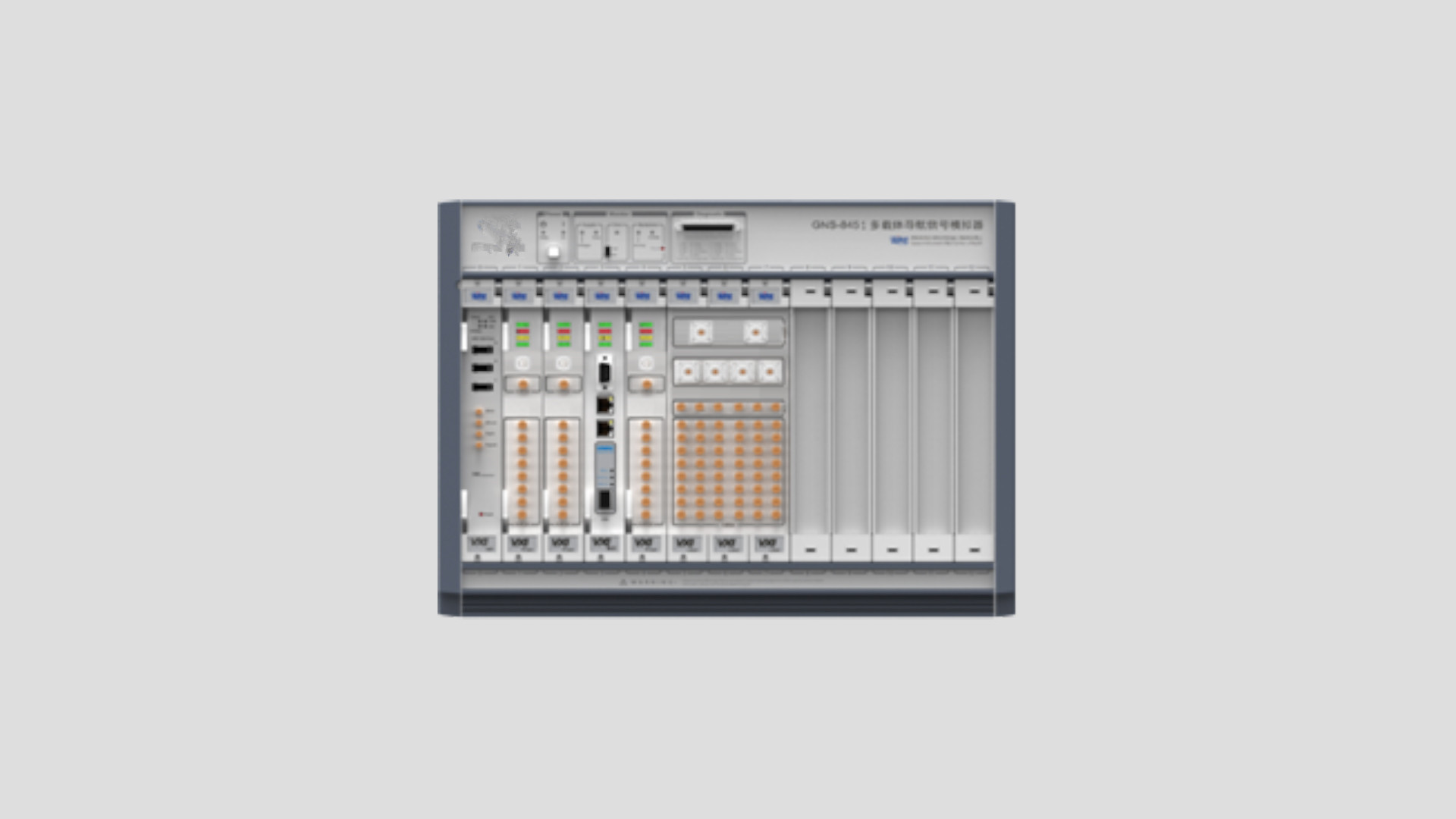

gns8460多波束导航信号模拟器
功能特点:
1、星座仿真:能够完成bds/gps/glonass/galileo/qzss/irnss等等星座的卫星轨道仿真、卫星钟差仿真、延时差分tgd仿真等;能够仿真生成bds星座、gps星座、glonass星座、galileo星座及其混合星座的卫星轨道、观测数据和导航电文,能够模拟载体运动过程中卫星信号强度的变化等;
2、轨迹仿真:具有静态、动态轨迹生成能力,能够模拟静态、动态载体的运动特性,仿真生成用户运动轨迹;同时,能够仿真圆周、螺旋线等特殊运动轨迹。具有特殊场景仿真功能,可以仿真生成伪距固定、速度固定以及加速度固定的特殊场景;
3、环境仿真:能够模拟导航信号在大气传播中多种误差源对导航信号的影响,并可以打开和关闭误差源的影响,包括电离层延迟、对流层延迟和大气参数(温度、湿度、气压等),以及来自远地侧卫星信号两次穿越大气层造成的双倍大气层效应;
4、异常仿真:能够模拟各个卫星导航系统故障,包括信号失锁/中断、伪距或载波及功率异常、用户可设定卫星完好性参数,包括:卫星健康字、ura、区域用户距离精度指数(rurai)等。针对特殊用户,支持电离层风暴和电离层闪烁异常仿真;
5、仿真控制:能够通过人机交互界面配置仿真时间、静态载体轨迹、动态载体轨迹、特殊载体轨迹等参数,能够指定外部输入轨迹文件;能够设置各通道伪距、功率等参数,能够设置电离层延迟、对流层延迟和大气参数(温度、湿度、气压等),以及来自远地侧卫星信号两次穿越大气层造成的双倍大气层效应;具有观测数据和导航电文记录与输出功能,具有伪距和功率跳变渐变的脚本编辑能力;
6、天线建模:具备卫星天线方向图和载体天线方向图建模功能,可以设置天线方向图以及天线姿态参数,能够接收外部输入的天线方向图数据;
7、系统集成:可与多个系统同步互联,构建大型复杂仿真测试平台;采用模块化设计,具有很好的开放性、可扩展性和兼容性;采用电磁兼容环境优异的标准vxi总线架构机箱,系统可靠性高、可维修性好。
